2017年2月27日月曜日

秋月部品でゲートドライバを作る その2

お久しぶりです。KKTの方です。
年明けは更新すると意気込んでいましたがダメみたいですね。と言うか最近ろくに工作してないです。

題名でお察しの通りゲートドライバの記事です。随分前に書いた記事の補足+@みたいな感じです。まず前回記事の補足ですが、
この回路のRを上下で同じ値にするなら抵抗は
1個で済みます。それだけです。

続いて、別バージョンのゲートドライブ回路を試してみました。こんな感じです。
レベルシフタ+ブートストラップハーフブリッジなゲートドライバです。利点としては、入力の容量は合計でも1000pFないうえに5V振幅で良いのでゲートIC並列で駆動できそうなところです。ただやっぱり貫通電流が心配なので下の2SK4017のゲートには抵抗とダイオードで立ち下がりだけ速くする回路入れたほうが無負荷電流は少なくなります。ただし目に見えて出力の立ち下がりが遅くなるので微妙なとこです。部品点数が増えますが上の4017にはソース電流を流せるバッファを追加したほうが良いかもしれません。電源電圧は4017のゲート耐圧が20Vなので20Vが限界でしょう。2N7000のドレインは電源電圧の2倍まで上がるので注意しましょう。

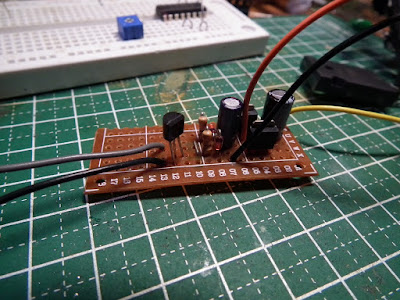

基板に組んでみました。
試験的に上述の立ち下がりを遅くする部品が入っています。これがあるだけで4割くらい無負荷消費電力が減りますが立ち下がりが結構遅くなってしまいます。

駆動には74HC04のゲートを3並列にしたもので駆動します。入力部分の波形はなかなかに乱れるので6並列の方が良いかも。

ちっちゃめのMOSFETを出力に繋いでみた様子。ゲート抵抗を入れていないのでリンギングがひどいですね。200kHzですが立ち上がり立ち下がりともに問題なさそうです。

次に大きめのIGBTを繋いでみましょう。1200V400Aなモジュールです。

同じく200kHzでこうなりました。流石になまっています。20分くらい連続駆動してみましたが、ゲートドライバは触れるギリギリくらいに熱くなります。もうちょっと負荷が重い場合は生基板で作ったほうが良さそうです。

ちなみに電源15Vで消費電流0.5A以上食います。IGBTに特に負荷は繋いでいませんが8Wくらい入力してるのでしばらくすると暖かくなってきます。この電源はおずくんから頂いたものです。ありがてぇ。
